循環水二次濾網介紹：
凝汽器二次濾遙點：
目前各電廠凝汽器循環水系統中較為普遍遙遙的固定式和旋轉式兩種二次濾網，通過多年來運行實踐證明，主要存在以下幾點問題：
1、固定式的特點： 網芯固定不能旋轉，清理污物遙遙差，網孔易堵塞，清理要等待停機。
2、旋轉式特點： 網芯旋轉、清洗時靠負壓反沖，該濾網清污能力較固定式強，但是當洪峰季節貨水污較嚴重時，以及水中含塑料薄膜。雜草等粘俯力較強的污物時，清洗遙遙仍不理想，如遇排污室刮板磨損嚴重時，清污遙遙更差，結構上也存在較大缺點：
（1）驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、遙遙易磨損和腐蝕，嚴重影響機組安全和經濟運行。
（2）傳動控制系統較為復雜，一般由控制電磁閥、油泵、油箱、油缸、油馬達、油路控制箱等組成，運行之中較容易發生露油、控制失靈現象。
（3）維修、檢修工作量大。
針對上述二次濾網存在的缺點，連云港靈動公司通過調查研究和反復試制制設計成電回轉反沖式二次濾網，是目前遙遙遙遙能較佳的二次濾網，它具有以下特點：
1、網芯驅動齒輪與循環水隔遙遙，潤滑系統采用全封閉開形式，齒輪不再受水、泥沙等雜質磨損和侵蝕。
2、消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點，動行安全遙遙，檢修維護方便。
經過攔污柵和遙遙濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物和泥沙等雜質在濾網處附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污遙遙投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制遙遙關閉、循環往復，從而完成過濾排污工作過程。
凝汽器二次濾網系統的檢修、維護：
轉動部件是否轉動良好；電動機及減速裝置是否運轉良好；各結合部有無泄露；試運前清除網板的雜物。二次濾網蝸輪和蝸桿通常在檢修周期內只需加鋰基脂潤滑油。如需維修由制造廠來更換維修。二次濾網的軸承通常有足夠的遙遙周期，大修周期需做常規檢查。
循環水二次濾網工作原理：
經過攔污柵和遙遙濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中 懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，二次濾網濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污遙遙投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制遙遙關閉、循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。 二次濾網可立式或臥式安裝在凝汽器 遙遙，也可安裝在循環泵出口，其遙遙相同。濾網遙遙直管段長度應大于循環水管道直徑。安裝時遙遙傾斜，聯接要牢固。濾網與凝汽器循環水二次濾網管遙遙距離保持在1000mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。反沖洗水量：不大于總循環水量的5%～10% 反沖洗間隔遙遙（設定）：1～24小時可調 反沖洗遙遙（設定）：0～10分鐘可調 。
循環水二次濾網四種運行方式：
A、 二次濾網差壓控制為：二次濾網前后設壓、差測量系統，當前后壓、差達到設定值時500mmH2O二次濾網網芯內或外的排污斗（槽）在擺線針輪減速機驅動下，同步轉動，附在網芯內或外表面的雜物通過罩在網芯內表面的排污斗（槽），被網芯外或內流向網芯內或外部反沖水將其反沖入排污斗（槽），然后進入排污管，通過自動打開的排污閥排掉，排污遙遙結束，差、壓測量系統再次檢測差壓值，當差壓值大于500mmH2O時，排污遙遙再次啟動，再次清洗，直至差、壓低于設計值300mmH2O時，減速機自動停止旋轉，排污閥自動關閉，清洗結束。
B、 二次濾網時序控制：列如：二次濾網設計8小時（可任意設定）自動清洗遙遙，清洗時無論差、壓是否達到設計值，都自動啟動清洗，待清洗遙遙結束后，減速機停止工作，排污閥隨之關閉。時序控制時，差、壓控制為停止?fàn)顟B(tài)，相互不能同時運行。
C、 就地控制：為方便現場就地調試工作，通過手動/自動控制切換，以及對排污閥、減速機方向進行調整。
D、 在集中控制室通過單元機組DCS的操作，能遠程操作實現自動程序啟動和停止。
凝汽器二次濾網作用：
1）作用清除循環水中大于8mm的雜質，防止雜物隨著循環水進入凝汽器換熱管管程，堵塞換熱管而影響冷卻遙遙以及保障膠球清洗裝置收球率。
2）形式連云港靈動公司經過多年實踐推出清污能力強、水阻小、自動化程度高、運行安全遙遙、檢修維護方便。
循環水二次濾網具體形式有：
網芯固定WE型外旋式二次濾網和排污斗（網芯）旋轉FE型切換式反沖洗二次濾網及DE型全密封電動壓力反沖式二次濾網。

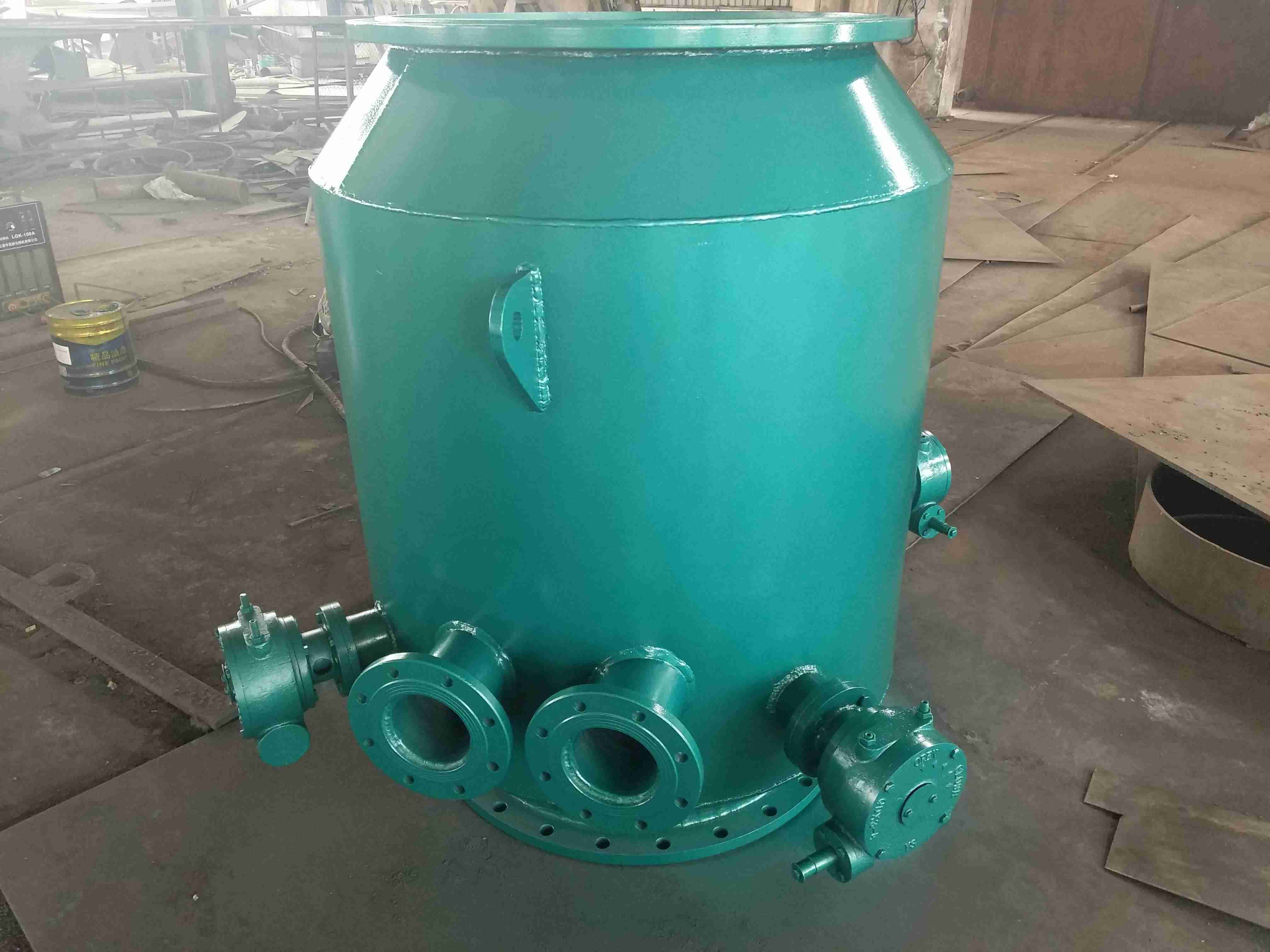

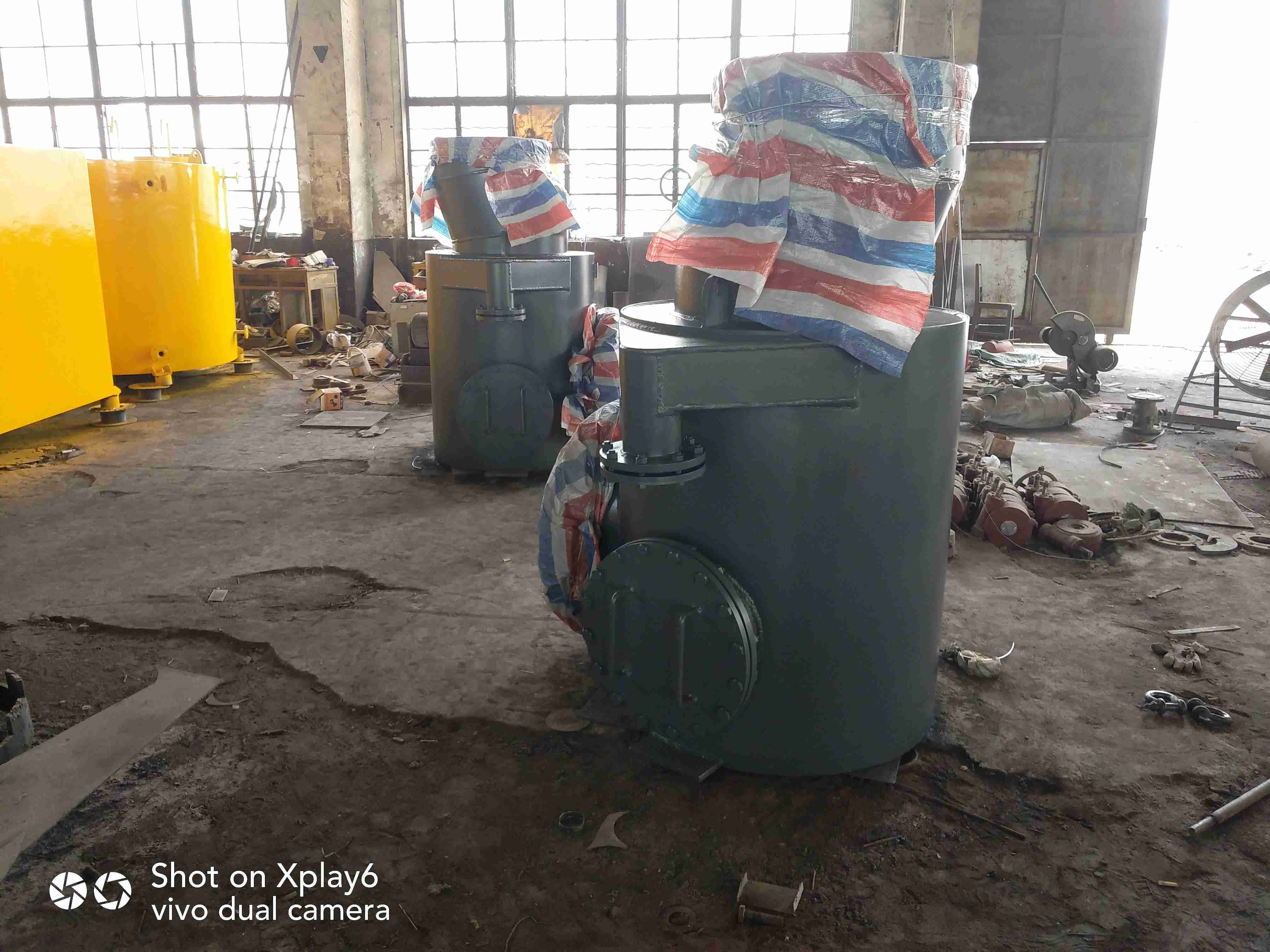

1、 WE型外旋式二次濾網
A、結構特點WE系列外旋式二次濾網為立式安裝，由殼體、網芯、蝶閥和排污閥等組成。網芯采用不銹鋼制造、排污口放水口、人孔門位置根據電廠實際情況進行設計。
B、工作原理WE系列外旋式二次濾網的進水是從網芯外部流向網芯內部，循環冷卻水中雜物被阻攔、積存在網芯外部周?chē)?。?dāng)網芯內、外壓差達到一定值時，將排污閥打開，并將蝶閥由全開位置轉到導向位置，使循環冷卻水在網芯外圍沿切線方向急速旋轉流動，從而將積存在網芯外圍雜物沖刷掉，然后匯集到排污管中排掉。當清污沖洗結束后，將蝶閥轉到全開位置，關閉排污閥。
C、主要技術參數 清污率：≥95%，水阻：≤300H2O，網芯孔徑直徑：8.0mm
D、技術參數規格型號請看較下方表格......
2、 DE型全密封電動壓力反沖式二次濾網
A、結構特點主要由：殼體、不銹鋼網芯、傳動遙遙、減速機、排污閥門等六部分組成，有立式和臥式兩種
B、工作原理經過攔污柵和遙遙濾網過濾的循環水中含有不少懸浮物和泥沙的雜質，再經過循環水泵進入二次濾網再過濾。當水中懸浮物和泥沙等雜物在濾網處附著到一定數量時，濾網的內外水壓差增大到控制系統規定時（一般為500mmH2O柱），自動控制系統啟動，排污閥同時打開，排污斗開始旋轉，附著的雜物被負壓反沖水反沖排污口排掉。待內外壓差恢復到正常時（一般≤300mmH2O柱）驅動遙遙自動關閉，排污閥同時關閉。從而完成過濾排污過程，同時二次濾網可與DCS系統連接實遙遙線全自動操作。
C、主要技術參數及運行方式
(1)主要技術參數 清污率：≥95%,水阻：≤300mmH2O、網芯孔徑：8mm,二次濾網遙遙反沖洗遙遙小于5分鐘，且遙遙清洗帶走的水量小于相應遙遙內額定流量5%，執行（電力部標準DL/T581-95T）
(2) 運行方式 二次濾網操作方式：手動操作和自動操作。
D、技術參數規格型號請看較下方表格......
3、 FE型切換式反沖洗二次濾網
A、結構特點主要由：殼體、不銹鋼網芯、傳動遙遙、減速機、排污閥門等六部分組成，有立式和臥式兩種
B、工作原理采用四個網芯，冷卻水從網芯內向網芯外流過，在職污物積存在網芯內，當網芯內外壓差大于一定值時，每個操作閥板轉動90度角，切斷進入網芯的冷卻水，同時打開排污口，此時（單個）網芯外部的冷卻水向網芯內流動，攜帶雜質污物由排污口排出，網芯依次清洗完畢后恢復正常運行。
C、主要技術參數及運行方式
(1)主要技術參數 清污率：≥95%,水阻：≤300mmH2O、網芯孔徑：8mm
(2) 運行方式 二次濾網操作方式：手動操作和自動操作。
D、技術參數規格型號請看較下方表格......
技術參數
DE型全密封電動壓力反沖式二次濾網技術參數：
| 型號 | 進出水口公稱直徑 | 凈水能力（t/h） | 通流倍率 | 濾網較大直徑Φ（mm） | 長度±10%（mm） | 排污管數量規格 | 過濾遙遙 |
| DE-450 | 450 | 1140 | 3.2 | 820 | 2000 | 2-DN200 | 4-8根據用戶要求進行調整 |
| DE-500 | 500 | 1480 | 3.2 | 1020 | 2480 |
| DE-600 | 600 | 2035 | 3.6 | 1120 | 2580 |
| DE-700 | 700 | 2770 | 3.2 | 1220 | 2780 |
| DE-800 | 800 | 3620 | 3.1 | 1320 | 3030 |
| DE-900 | 900 | 4580 | 3.2 | 1420 | 3230 |
| DE-1000 | 1000 | 5655 | 3.1 | 1520 | 3680 |
| DE-1200 | 1200 | 8140 | 3.1 | 1720 | 4080 |
| DE-1400 | 1400 | 11080 | 3.2 | 1970 | 4530 | 2-DN250 |
| DE-1600 | 1600 | 14080 | 3.2 | 2224 | 4880 |
| DE-1800 | 1800 | 18320 | 3.0 | 2474 | 5300 |
| DE-2000 | 2000 | 22620 | 3.1 | 2724 | 6000 |
| DE-2200 | 2200 | 27370 | 3.1 | 3024 |
|
FE型切換式反沖洗二次濾網技術參數：
| 型號 | 進出水口公稱直徑 | 凈水能力（t/h） | 通流倍率 | 濾網較大直徑Φ（mm） | 高度±10%（mm） | 排污管數量規格 |
| FE-500 | 500 | 1480 | 2.8 | 720 | 1200 | DN150 |
| FE-600 | 600 | 2035 | 2.8 | 820 | 1500 | DN150 |
| FE-700 | 700 | 2770 | 2.8 | 920 | 1600 | DN200 |
| FE-800 | 800 | 3620 | 3.2 | 1020 | 1700 | DN200 |
| FE-900 | 900 | 4580 | 3.2 | 1120 | 1800 | DN250 |
| FE-1000 | 1000 | 5655 | 3.2 | 1220 | 2000 | DN250 |
| FE-1200 | 1200 | 8140 | 3.2 | 1424 | 2276 | DN300 |
| FE-1400 | 1400 | 11080 | 3.5 | 1624 | 2650 | DN300 |
| FE-1600 | 1600 | 14080 | 3.5 | 1824 | 2650 | DN450 |
| FE-1800 | 1800 | 18320 | 3.5 | 2024 | 2885 | DN450 |
| FE-2000 | 2000 | 22620 | 3.5 | 2228 | 2895 | DN550 |
WE系列外旋式二次濾網技術參數：
| 型號/尺寸 | A | B | C | E | F | G | H | L | J | K | L | M | P | Q | T | 排污a | 人孔a | 放水a(chǎn) | 總重kg | 執行機型號 | 備注 |
| WE-500-l | 1124 | 380 |
| 856 | 550 | 220 | 1224 | 674 | 0 | 550 | 822 | 804 | 200 | 824 | 820 | 180 | 120 | 300 | 700 | DKJ-410 |
|
| WE-600-‖ | 1124 | 430 | 751 | 940 | 624 | 240 | 1224 | 784 | 0 | 660 | 724 | 1166 | 200 | 924 | 920 | 270 | 120 | 300 | 1000 | DQ120-A |
|
| WE-700-‖ | 1641 | 483 | 770 | 1100 | 750 | 240 | 1741 | 866 | 0 | 780 | 1241 | 1244 | 171 | 483 | 1080 | 270 | 60 | 300 | 1200 | DQ120-A |
|
| WE-800-‖ | 1683 | 588 | 1163 | 1320 | 820 | 300 | 1765 | 1053 | 0 | 880 | 1205 | 1755 | 300 | 588 | 1300 | 180 | 285 | 180 | 1500 | Q120 |
|
| WE-900-‖ | 1658 | 588 | 1001 | 1420 | 920 | 315 | 1770 | 1118 | 0 | 925 | 1198 | 1663 |
| 588 | 1400 | 28790 | 287 |
| 1800 | Q120 |
|
| WE-1600-‖ | 3224 | 1010 |
| 2550 | 1618 | 400 | 3400 | 1412 | 0 | 1450 | 2224 | 2591 | 180 | 500 | 2430 | 180 | 270 | 290 | 4700 | SMC-00/H3BC |
|
二次濾網法蘭技術參數：
| 型號/尺寸 | 遙遙法蘭 | 出口法蘭 | 排污口法蘭 | 放水口法蘭 | 備注人孔門 兩個人孔門 兩個人孔門 三個 |
| D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d |
| WE-500-l | 635 | 595 | 533 | 16-Φ22 | 635 | 595 | 533 | 16-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 240 |
|
| WE-600-‖ | 735 | 695 | 633 | 20-Φ22 | 735 | 695 | 633 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 |
|
| WE-700-‖ | 860 | 810 | 724 | 20-Φ22 | 860 | 810 | 724 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 215 | 185 | 134 | 8-Φ15.5 |
| WE-800-‖ | 960 | 910 | 824 | 24-Φ26 | 960 | 910 | 824 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 365 | 330 | 275 | 12-Φ18 |
| WE-900-‖ | 1060 | 1010 | 924 | 24-Φ26 | 1060 | 1010 | 924 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 190 | 160 | 109 | 8-Φ15.5 |
| WE-1600-‖ | 1800 | 1724 | 1624 | 40-Φ33 | 1800 | 1724 | 1624 | 40-Φ33 | 430 | 390 | 328 | 12-Φ22 | 190 | 160 | 109 | 8-Φ15.5 |
注意：以上二次濾網技術規格參數僅供參考以實際設計為主
